Der BENNING EV 3-2+ Messadapter für EVSE-Ladestationen (04416901) ist ab sofort verfügbar.
Der Messadapter verfügt über einen Stecker-Typ 2 zur Simulation von Ladezuständen und zum Prüfen der Wirksamkeit von Schutzmaßnahmen an 1- und 3-phasigen E-Ladestationen.
BENNING EV 3-2+ ist ein Messadapter für die Prüfung von E-Ladestationen in Kombination mit einem geeigneten Installationsprüfgerät.
- Prüfsteckdose und 4 mm Buchsen für die einfache Verbindung mit einem Installationsprüfgerät
- Separate Phasenanzeige durch drei LEDs zur einfachen Spannungsüberprüfung
- Proximity Pilot (PP) überprüft die Codierung der Ladekabel zur Ladestrombegrenzung
- Control Pilot (CP) simuliert den Fahrzeugstatus A, B, C und D
- BNC-Anschluss für den CP-Signalausgang zur Überprüfung mit einem Oszilloskop
- Belastbar bis 13 A zwecks Überprüfung der korrekten Verbrauchserfassung
- Überprüfung des EVSE-Verriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert)
Anwendung:
Der Messadapter BENNING EV 3-2+ ermöglicht mit dem Installationsprüfgerät BENNING IT 200 Sicherheits- und Funktionsprüfungen an bestimmten Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110) durchzuführen.
BENNING EV 3-2+ ist für die Prüfung von Ladestationen gemäß DIN EN / IEC 61851-1 (VDE 0122-1) der Ladebetriebsart „Mode 3“ vorgesehen und besitzt einen Typ-2-Steckverbinder gemäß IEC / EN 62196.

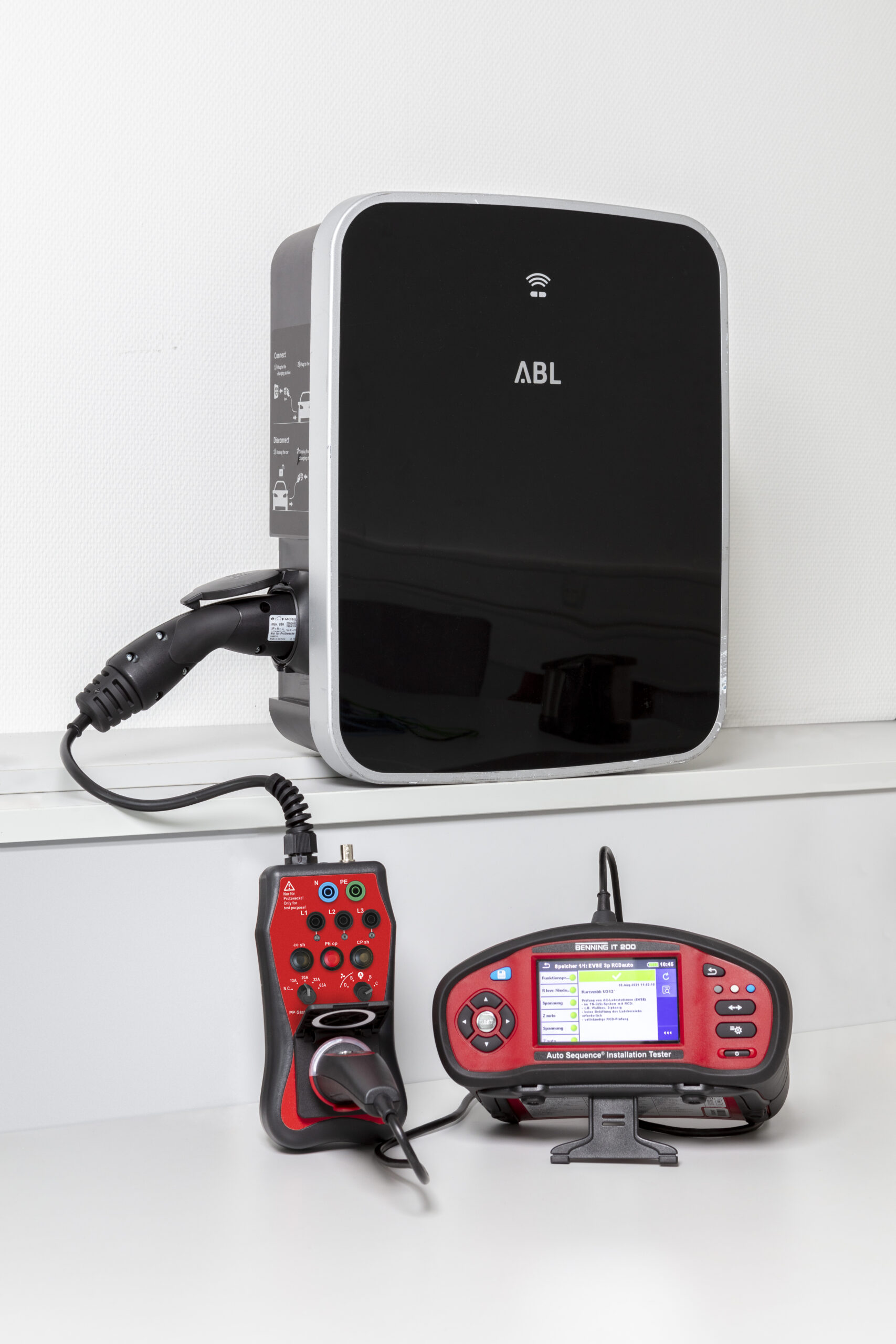

BENNING EV 3-2+ stellt den sicheren Kontakt zum BENNING Installationsprüfgerät her und löst durch Simulation eines Elektrofahrzeugs den Ladevorgang der Ladestation aus.
Leistungsmerkmale:
- Anzeige der Phasenspannungen über LEDs
- Prüfen von E-Ladestationen auch bei fest angeschlossenem Ladekabel
Fahrzeugsimulation (CP-Status):
Gemäß IEC 61851 werden die Zustände per Drehwahlschalter simuliert.
- Zustand A: kein Fahrzeug angeschlossen
- Zustand B: Fahrzeug angeschlossen, nicht ladebereit
- Zustand C: Fahrzeug angeschlossen, ladebereit, Belüftung des Ladebereichs nicht gefordert
- Zustand D: Fahrzeug angeschlossen, ladebereit, Belüftung des Ladebereichs gefordert
Kabelsimulation (PP-Status):
Die Codierungen für Ladekabel werden per Drehwahlschalter simuliert.
Schaltstellung: Wiederstand (PP-PE)
- Kein Kabel: ∞ Ω
- 13 A Kabel: 1500 Ω
- 20 A Kabel: 680 Ω
- 32 A Kabel: 220 Ω
- 63 A Kabel: 100 Ω
Fehlersimulation:
- Diode sh: Simulation eines Kurzschlusses der Diode
- PE op: Simulation eines aufgetrennten Schutzleiters PE
- CP sh: Simulation eines Kurzschlusses CP-PE
